Descripción técnica de la Estructura Fachada  Panel  30-35º SUNFER

· Apoyo diagonal de la fachada.

・Soporte ensamblado
・Pared fija
· Colocación del módulo: Vertical.

– Compatible con módulos de espesor 28-40mm.

-Los tornillos de montaje no están incluidos.

· Están disponibles kits de 1 a 3 módulos.

· Ofrece dos posiciones fijas: 30° y 35°
Viento: hasta 150 km/h

(ver documentación de velocidad del viento).

Material: Perfil de aluminio EN AW 6005A T6
Los tornillos están hechos de acero inoxidable A2-70.
Compruebe con antelación el estado y la capacidad de carga de la pared.
Todas las instalaciones.
Verifique la impermeabilidad del accesorio después de la instalación.

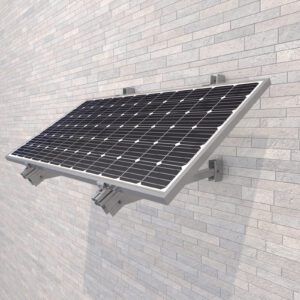

La estructura de fachada de 1 panel WV915 está diseñada para soportar paneles solares colocados verticalmente en una fachada orientada al sur.

Este modelo estructural es apto para todo tipo de paneles solares con un ancho máximo de 1 metro y un largo máximo de 2 metros.

Esto se aplica a todos los tipos de placas que no superen estas dimensiones. Las patas tienen un perfil de sección mayor para garantizar una mayor resistencia.
La superficie de apoyo consta de dos puntos en cada pata y debe quedar firmemente sujeta a la pared sobre la que se instalará la estructura.

Es importante señalar que este tipo de estructura está diseñada para fijarse a una pared sólida que pueda soportar el peso de los paneles y la estructura, además de las cargas debidas al viento y otros fenómenos atmosféricos.

La construcción de fachada de 1 panel de 30-35 grados WV915 está diseñada para instalarse en fachadas que reciben luz solar constante en cualquier época del año.

Diseñado para la colocación de paneles verticales y adecuado para longitudes de módulos de hasta 2 m.

Las filas de paneles pueden tener una pendiente variable entre 30 y 35° con respecto al suelo horizontal.

La estructura de fachada de 1 panel WV915 30-35° viene con planos de ensamblaje detallados para que la instalación de la estructura sea simple y fácil.

WV915 Estructura Fachada 30-35° 1 Panel está diseñado para su uso con todo tipo de paneles solares siempre que no superen los 2 x 1 metro.

Esta prensa procesa perfiles de varios espesores de 33 a 50 mm.

Los tornillos del panel para montar la estructura de la fachada en la pared no están incluidos.

Dependiendo de la superficie en la que lo instales, es posible que necesites tornillos o anclajes, o que tengas que comprar tú mismo un tipo diferente de tornillo o anclaje. Tenga en cuenta que la superficie de instalación puede soportar cargas de viento además del peso.

Es su responsabilidad instalarlo en un lugar seguro y estable. La ventaja de la construcción de fachadas con paneles WV915 30-35° 1 es la estabilidad del perfil y la posibilidad de instalarlo en la pared si no hay suficiente espacio en el suelo o el techo. Aunque es muy fácil de montar, se requieren algunas precauciones durante la instalación.

Todos los materiales de la estructura de fachada de 1 ala WV915 30-35° están hechos de aluminio de alta calidad, los tornillos y herrajes son de acero inoxidable.

La aleación EN AW 6005A T6 es una aleación de aluminio de alta resistencia que se utiliza para la producción de perfiles estructurales debido a sus propiedades anodizantes.

Todas las estructuras existentes se pueden suministrar en aluminio anodizado. Esto tiene la ventaja de ser más resistente a la corrosión que la construcción de aluminio en bruto.

El embalaje de la estructura monofachada WV915 30-35° está estandarizado para estructuras de hasta 4 unidades.

Por ejemplo, si compra una versión de 6 paneles, recibirá dos versiones de 3 paneles y un kit de conectores para instalarlas una detrás de otra. Fijación de la estructura: fijación a la pared.
Material de construcción: Aluminio EN AW 6005A T6. tornillos de acero inoxidable
Compatibilidad paneles solares: Compatible con paneles de hasta 2m de alto y 1m de ancho.
Garantía estructural: 25 años de garantía
